Программатор Combibox для PCM

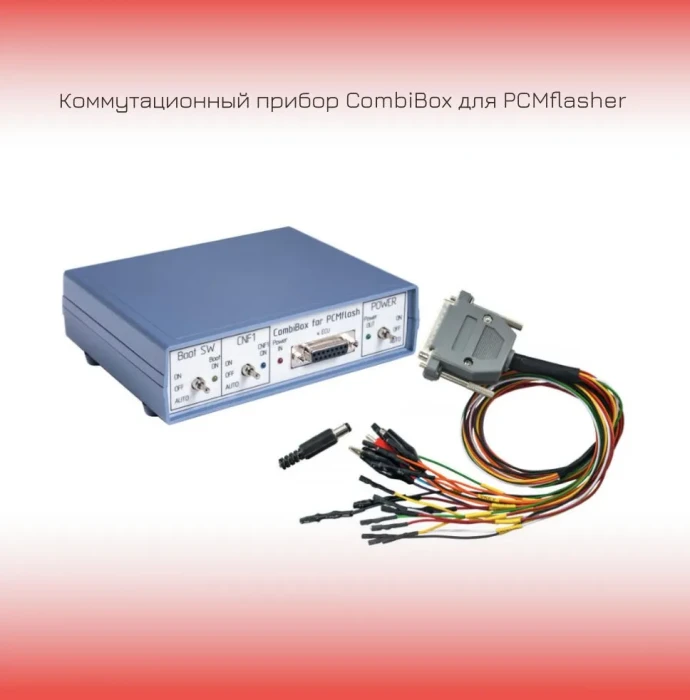

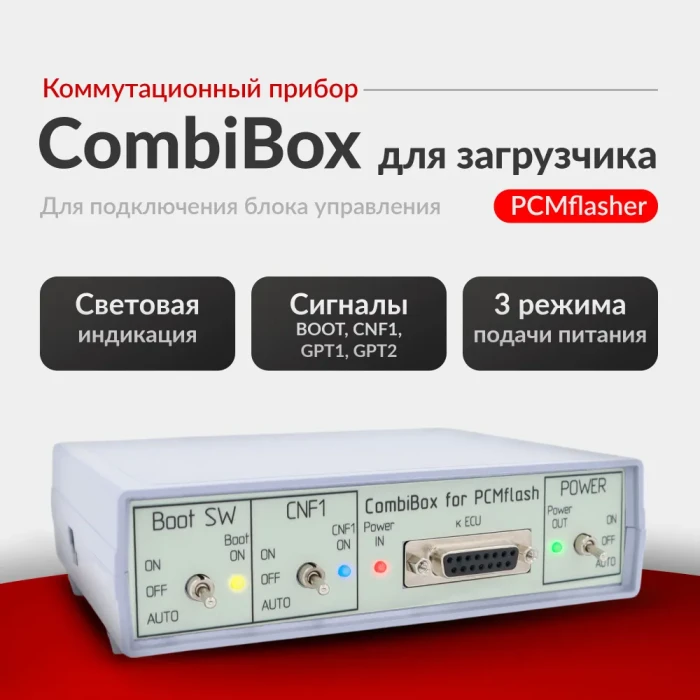

Коммутационный прибор CombiBox для PCMflasher

✅В данный комплект входит:

1️⃣ CombiBox для PCMflasher

✅CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2, необходимые для работы с модулями 53 и 71, а также с перспективными модулями.

✅ Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

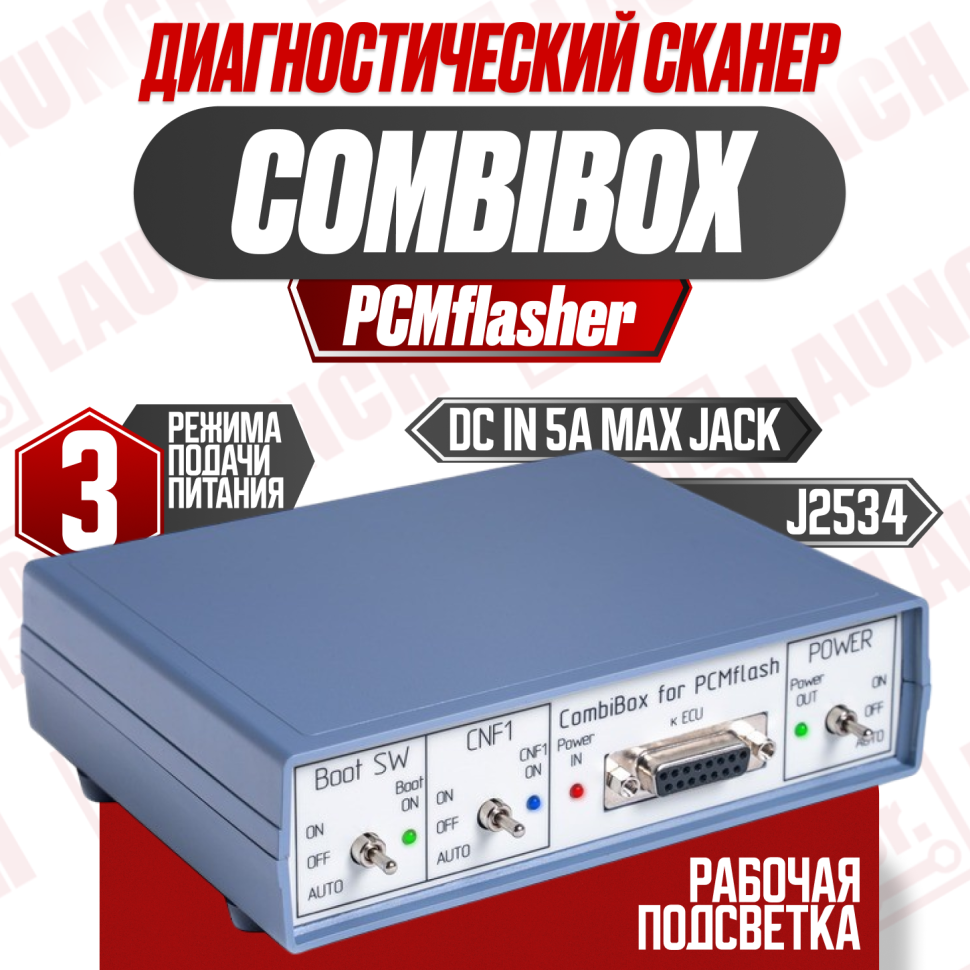

✅ Подключение На задней панели CombiBox расположены 2 разъема:

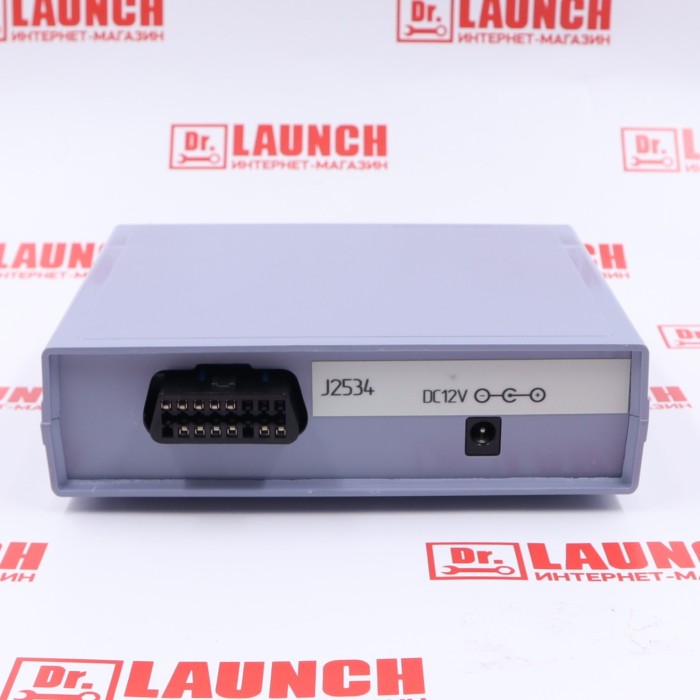

1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO)) Разъем имеет следующую схему подключения:

1 — GPT1;

2 — GPT2;

4 — GND;

5 — GND;

6 — CAN-H;

7 — K-LINE;

14 — CAN-L;

15 — L–LINE;

16 — +12V.

2. DC IN 5A Max Jack — разъем предназначен для подключения питания. На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Разъем имеет следующую схему подключения:

2 — Фиолетовый, VPP;

3 — Зелено-коричневый, GPT2;

4 — Голубой, CNF1;

5 — Красный, VECU +12V;

7 — Белый, CAN-H;

9 — Оранжевый, VKEY +12V;

10 — Серый, BOOT;

11 — Черный, GND;

12 — Желто-оранжевый, GPT1;

14 — Желтый, K-Line;

15 — Зеленый, CAN-L.

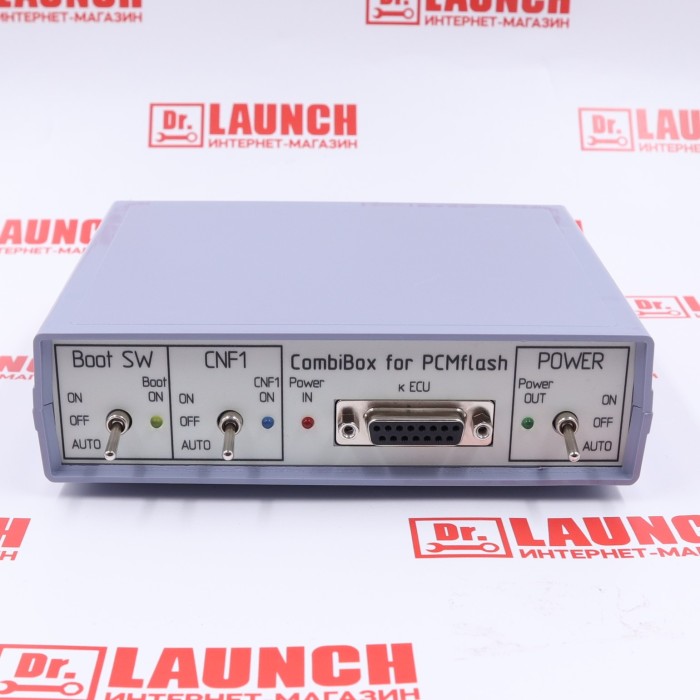

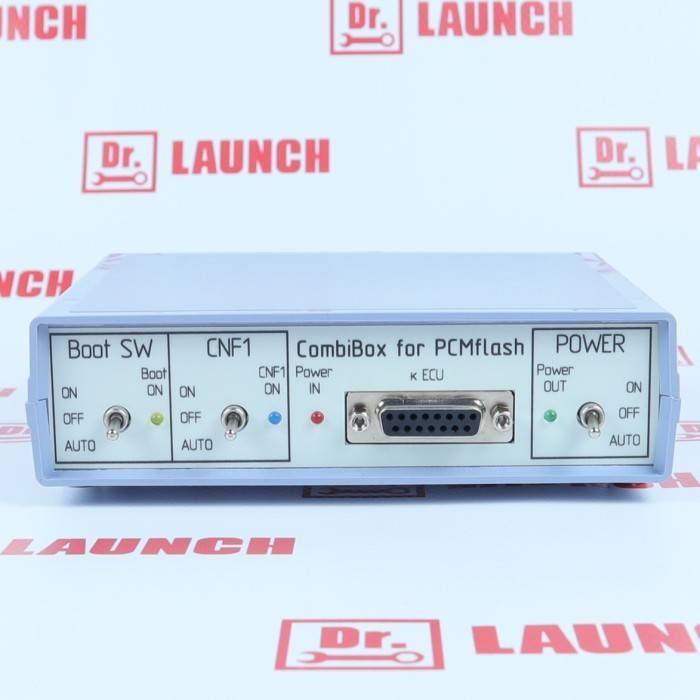

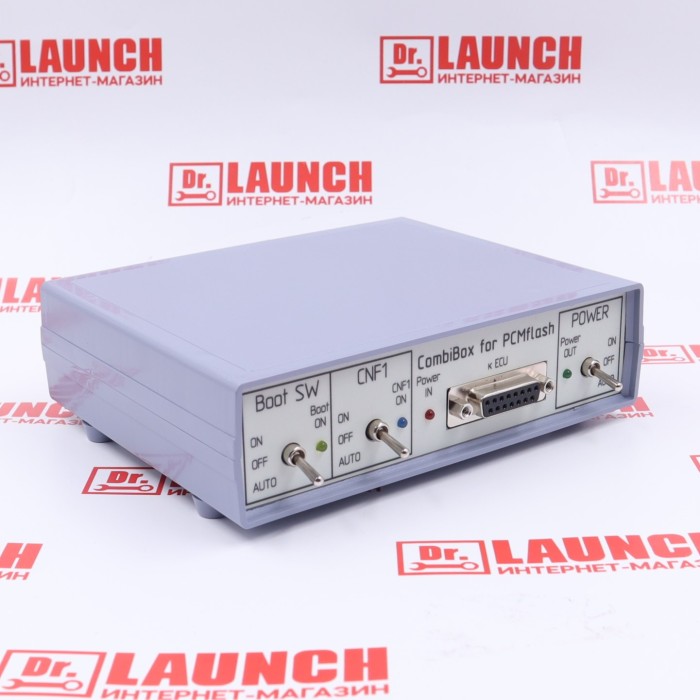

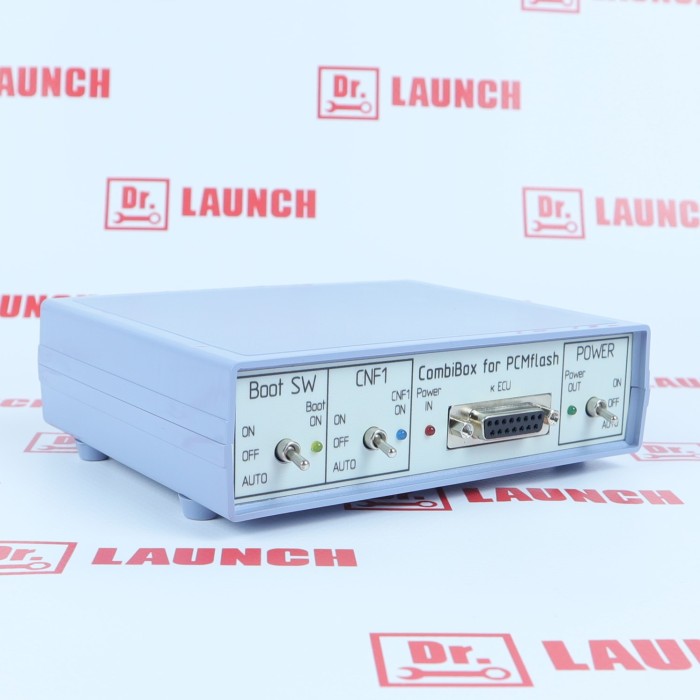

Органы управления

Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:

«OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15.

«ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.

«AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash.

Переключатель «Boot SW», управление сигналом BOOT:

«OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;

«ON» включено, подтягивает BOOT к сигнальному минусу;

«AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):

«OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;

«ON» включено, подтягивает CNF1 к +3.3 вольтам;

«AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

«BOOT» — 1000 Ом;

«CNF1» — 510 Ом;

«CAN» — 120 Ом.

Индикаторы:

Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;

Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;

Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;

Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.
