Кабель универсальный с колодкой (версия 3,4)

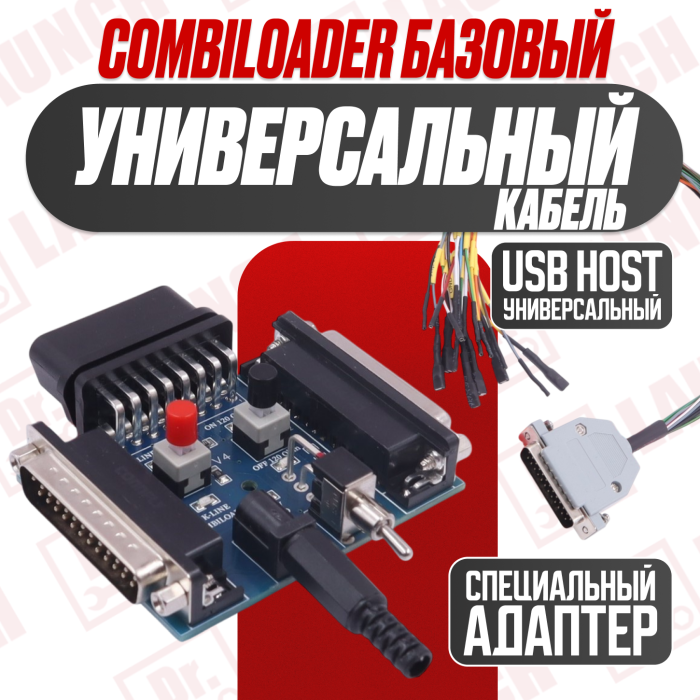

Комплект универсальной платы с кабелем для Combiloader (ПАК Загрузчик v3)

Данный комплект предназначен для подключения программматора Combiloader к различным электронным блокам управления (ЭБУ) «на столе» без необходимости использовать специализированные колодки для каждого типа блока. Это универсальное решение позволяет работать с широким спектром ЭБУ как легковых, так и грузовых автомобилей, обеспечивая удобство и скорость подключения.

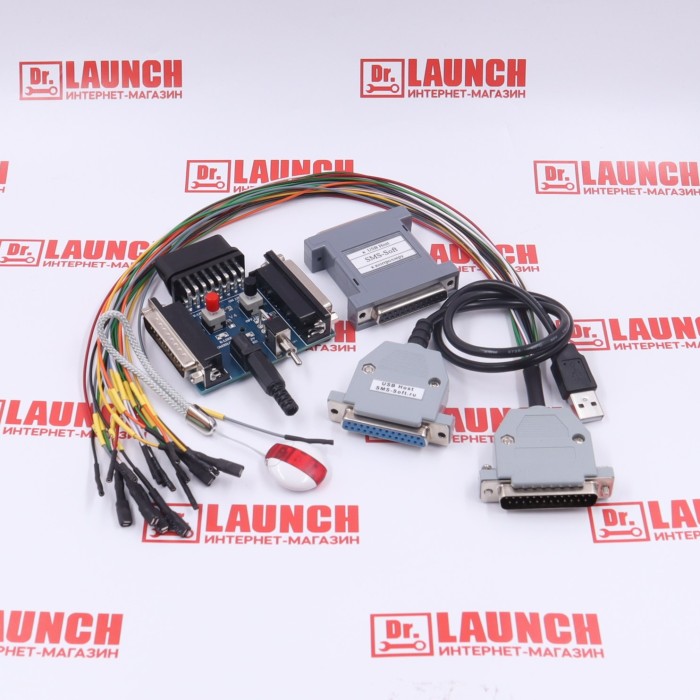

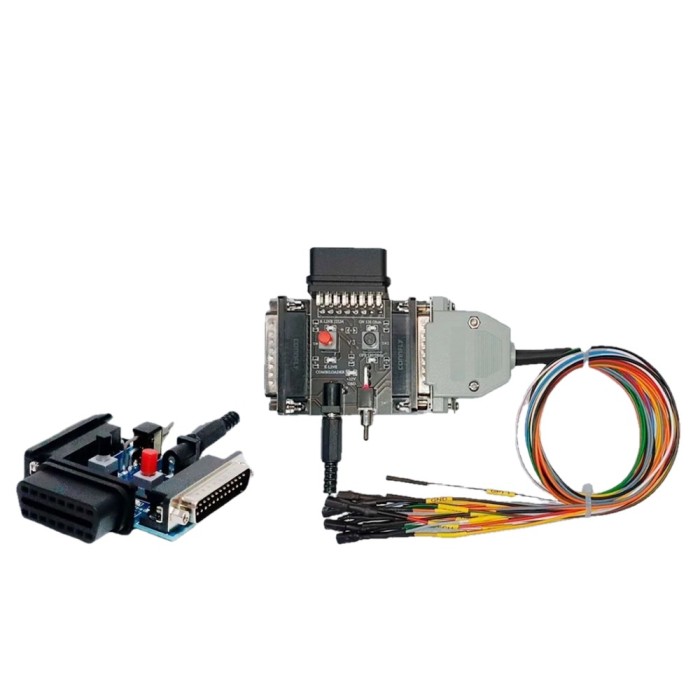

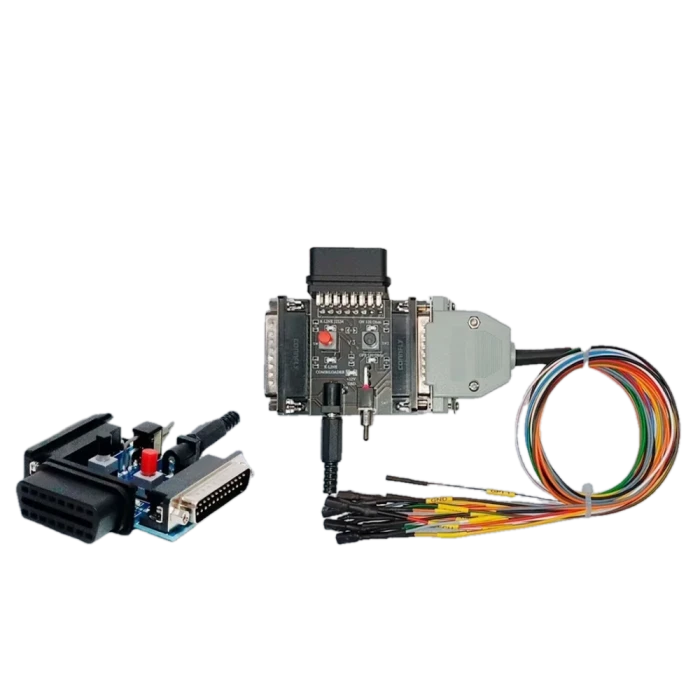

В состав комплекта входит универсальный кабель с игольчатыми контактами для подключения к разъёму ECU, а также имеется возможность использования кабелей с специализированными колодками для быстрого соединения с определенными блоками, например:

• кабель для программирования блоков EDC7UC31 (КАМАЗ, ММЗ, МТЗ, ЯМЗ, BAW, Dayun, DongFeng, FAW, Iveco, New Holland, Shaanxi, Yutong);
• кабель для EDC7C32, EDC7C3 (грузовики MAN);
• кабель для EDC17CV41;
• кабель для EDC17CV42;
• кабель для Continental SIM2K-250/251/260/261.

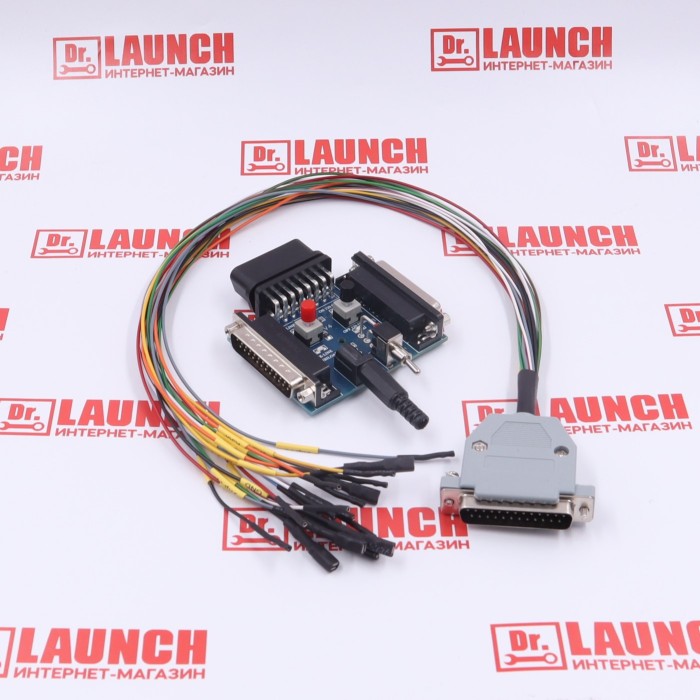

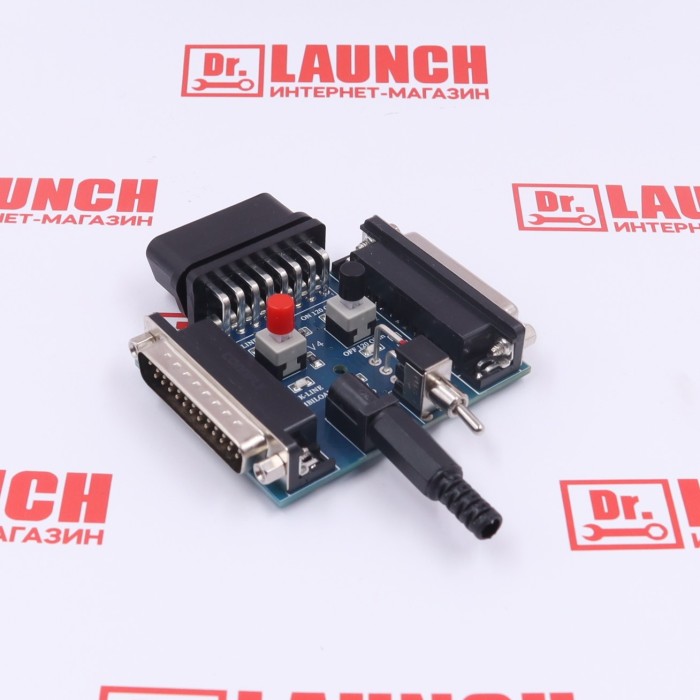

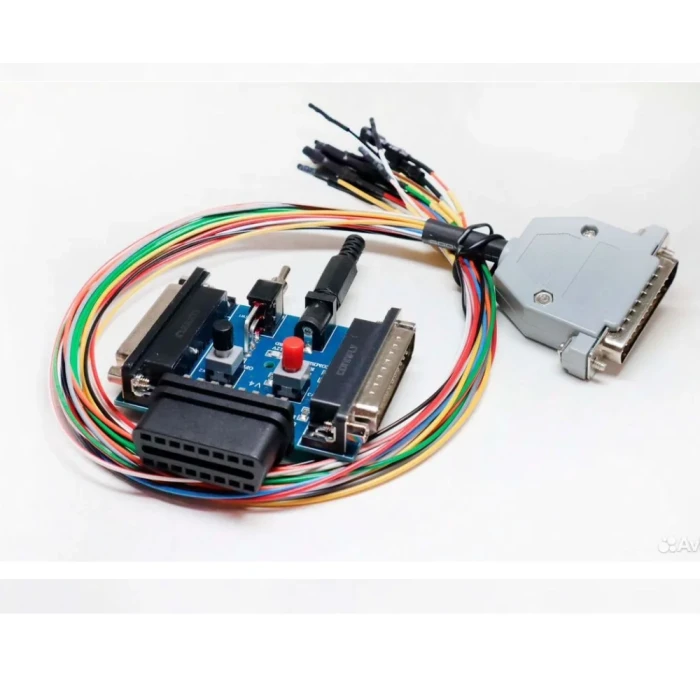

На универсальной плате установлено:

• OBD2-разъём для подключения адаптера DiaLink с возможностью подачи или отключения питания адаптера (обозначается светодиодом «+12V OBD»),
• переключатель для подключения терминального резистора 120 Ом на линии CAN со световой индикацией: «ON 120 Ohm» — резистор подключен, «OFF 120 Ohm» — резистор отключён,
• дополнительный переключатель для выбора источника K-Line — с адаптера Combiloader или с OBD2-разъёма, со светодиодами, отображающими активный источник: «K-LINE J2534» — канал с DiaLink, «K-LINE COMBILOADER» — канал с Combiloader,
• разъём подачи общего питания +12В (размер 5.5x2.1 мм).

В зависимости от задач, данный комплект особенно полезен для работы с такими блоками, как EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 и их аналогами.

Распиновка универсального кабеля обеспечивает корректное подключение основных линий питания, управления и передачи данных:

• Красный — +12В (K30, VECU)
• Жёлтый — Зажигание (K15, VKEY)
• Оранжевый — Питание после главного реле (K30P)
• Серый — Управление главным реле
• Синий — K-Line
• Зелёный — Разрешение программирования
• Белый/чёрный — GPT1
• Белый/красный — GPT2
• Зелёный/красный — CAN-L
• Белый — CAN-H

Комплект универсальной платы с кабелем — идеальный выбор для специалистов по автодиагностике, ремонту и программированию самых разных ЭБУ на базе Combiloader.
