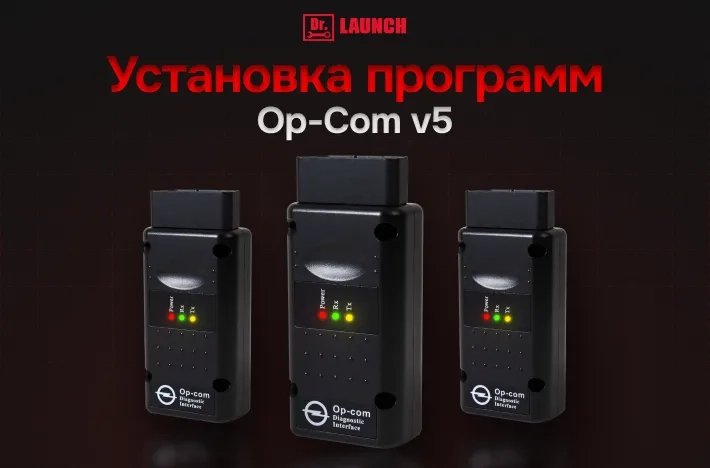

Установка программ для OPCOM V5

На примере Windows 10 64 bit.

Системные требования

Компонент	Минимальные требования	Рекомендуемые требования
Операционная система	Windows XP (64-бит) или Windows 7 (64-бит)	Windows 7/8/10 (64-бит) – стабильнее всего работает на Windows 10 64 bit
Процессор	Intel Pentium III 800 МГц или эквивалент	Intel Core i3 или выше
Оперативная память	512 МБ RAM	2 ГБ RAM или больше
Свободное место на диске	1 ГБ для установки	1.5 ГБ (включая драйверы)

Рекомендация

Другие версии Windows, включая виртуальные машины (например, VMware, VirtualBox, Parallels), могут поддерживаться, однако совместимость не гарантируется. Самая стабильная — Windows 10 64 bit.

Если у вас macOS, есть два варианта установки: виртуальная машина (совместимость не гарантируется) либо установка Windows 10 64 bit как второй системы.

Важно: на Windows 11 и новых ОС могут возникать проблемы с драйверами.

Ошибки при установке

В процессе установки и эксплуатации программы могут возникать различные ошибки. Ниже (после установки) представлен список типичных ошибок и их решений. Список будет пополняться по мере выявления новых проблем. Если вы столкнулись с ошибкой, обратите внимание на точное сообщение. Если этой ошибки нет в инструкции — пришлите нам.

Перед установкой обязательно отключаем «Безопасность Windows»!

Шаг 1. Скачиваем файл

Скачайте установочный архив по ссылке, предоставленной вам при покупке.

Извлеките архив с помощью программы WinRAR. Для этого нажмите на архив правой кнопкой мыши и выберите пункт - Извлечь в " Opcom V5 программы\”.

Нажмите правой кнопкой мыши на папку – OpCom 2010, затем нажмите

Копировать.

Нажмите на – Этот компьютер.

Нажмите два раза на диск C:

Нажмите правой кнопкой мыши по пустому месту, затем нажмите –

Вставить.

Открой папку – OpCom 2010.

Нажмите правой кнопкой мыши на – op-com (желтый ярлык), затем наведитесь на – Отправить и нажмите на – Рабочий стол (создать ярлык)

Возвращаемся к нашей папке. Откройте папку – VAUX-COM с базами до 2016.

Нажмите правой кнопкой мыши на папку – VAUX-COM, затем нажмите – Копировать.

Нажмите – Этот компьютер.

Нажмите два раза на диск С.

Нажмите правой кнопкой мыши по пустому месту, затем нажмите –

Вставить.

Откройте папку – VAUX-COM.

Откройте папку – VAUX-COM.

Нажмите правой кнопкой мыши на – op-com (желтый ярлык), затем наведитесь на – Отправить и нажмите на – Рабочий стол (создать ярлык).

Готово, программы установлены, переходим к установке драйвера на адаптер.

Перед тем, как начать установку драйвера на адаптер, необходимо отключить цифровую подпись драйверов. Нажмите на значок поиска.

Скопируйте и вставьте или введите вручную – Параметры, затем нажмите – Открыть.

Нажмите на – Обновление и безопасность.

Нажмите на – Восстановление.

Нажмите на – Перезагрузить сейчас.

Нажмите на – Поиск и устранение неисправностей.

Нажмите – Дополнительные параметры.

Нажмите – Параметры загрузки.

Нажмите – Перезагрузить.

Нажмите на клавишу 7 или F7.

Готово. Система запустится с отключённой проверкой подписи драйверов, и вы сможете установить необходимый драйвер. Переходим к самой установке драйвера.

Подключаем адаптер к USB порту.

Нажмите на значок поиска.

Скопируйте и вставьте введите вручную: Диспетчер устройств, затем нажмите – Открыть.

Нажмите правой кнопкой мыши по - OP-COM USB V2.

Нажмите – Найти драйверы на этом компьютере.

Нажмите – Выбрать драйвера из списка доступных драйверов на компьютере.

Нажмите два раза – Показать все устройства.

Обязательно снимите флажок в пункте – Только совместимые устройства, затем нажмите – Установить с диска.

Нажмите – Обзор.

Нажмите – Этот компьютер.

Нажмите два раза на – Локальный сиск (С:).

Нажмите два раза на папку – VAUX-COM.

Нажмите два раза на папку – Drivers.

В зависимости от версии Windows (7, 10 или 11), выберите соответствующую папку. Для Windows 7 или Windows 10 дважды щёлкните по папке «2.04.06». Для Windows 11 дважды щёлкните по папке «2.08.30».

В нашем случае установка идет на Windows 10 64 bit, поэтому открываем папку – 2.04.06. (также ниже будет показано, что нужно будет выбрать для Windows 11 64 bit). Нажмите два раза на – OPCOMUSB.

14.1. Для Windows 11 64 bit, нажмите два раза на – ftdiport.

Нажмите – ОК.

Нажмите два раза левой кнопкой мыши на – USB Serial Converter.

Готово.

В контролерах USB – Будет отображать как: USB Serial Converter.

Нажмите правой кнопкой мыши на рабочем столе, на программу – op- com и нажмите – Запуск от имени администратора (все программы запускать от имени администратора).

Нажмите – Установки.

Нажмите – Проверка Интерфейса.

Готово.

Ниже будет инструкция как менять прошивку на Op-om v5.

Нажмите – Этот компьютер, затем нажмите два раза на – Локальный диск С:

Откройте папку – VAUX-COM.

Откройте папку – OCFlash 1.2.

Нажмите правой кнопкой мышью на файл – OCFlash, затем нажмите –

Запуск от имени администратора.

Если у вас попросит установить Компоненты Windows, нажмите –

Скачать и установить этот компонент.

Ожидаем загрузки.

Нажмите – Перезагрузить сейчас.

После перезагрузки подключаем наш адаптер по USB и возвращаемся к файлу и запускаем.

Нажмите на – Request Interface.

Здесь написана версия прошивки адаптера.

Чтобы загрузить прошивку нажмите – Load Firmware.

Нажмите - Этот компьютер.

Нажмите два раза на – Локальный диск С:

Откройте папку – VAUX-COM.

Откройте папку – Firmware.

Выбирайте нужную для вас прошивку.

Нажмите – Change.

Нажмите – Flash.

Нажмите – ОК.

Ожидайте загрузки.

Нажмите – ОК.

Нажмите – Request Interface.

Готово.

Ошибки во время установки и использования ПО для Opcom v5

Ошибка Описание Пути решения

0xA3 (ошибка программирования)

Драйверы не устанавливаются (устройство как "Unknown Device" или желтый треугольник в Диспетчере устройств)

"XYZ error occurred" при запуске ПО

ПО не запускается или "An xyz error"

"Please connect your

Во время программирования пишет ошибку

Windows 10/11 блокирует неподписанные FTDI-драйверы (версия 2.08.30.0 или старше).

Ошибка при старте программы (VAUX- COM или OPCOM

120309a). Связана с антивирусом.

Несовместимость версий или отсутствие зависимостей.

Интерфейс не

1. Понизьте или повысьте прошивку на адаптере

1. отключите принудительную проверку подписи драйверов (Параметры > Обновление и безопасность > Восстановление > Расширенный запуск > Устранение неисправностей

> Дополнительные параметры > Параметры загрузки > Отключить обязательную проверку подписи). 2. Установите драйвер вручную.

1. Добавьте OPCOM.exe в исключения антивируса/Defender. 3. Установите .NET Framework 3.5

1. Установите как

Administrator. 2. Используйте совместимую ОС Win10.

1. Проверьте кабель USB — замените на другой. 2. В Диспетчере устройств

interface or install USB

определяется в тесте, удалите устройство,

driver"

несмотря на USB- соединение.

отключите OPCOM, перезагрузите ПК, подключите заново. 3. Установите драйвер
